FMC無框力矩電機
- 自主研發設計，性能優于同業產品
- 額定扭矩0.45Nm-3.5Nm
- 溫度傳感器防御
- 定轉子激光標識保證追溯性
- 反饋可選配，提供高分辨率值編碼器及霍爾反饋
- 與國際接軌的產品尺寸：原使用國外主流產品的用戶可以無縫替換
- 成本優勢明顯，助力國產協作機器人成本控制
| 型號 | 額定功率Pn(W) | 額定轉速Nn(rpm) | 機械時間常數τm(ms) | 轉矩常數Kt(Nm/A) | 額定轉矩Tn(N.m) | |||
| FMC05705-0007-3028N-8DS00 | 75 | 3000 | 2.75 | 0.12 | 0.24 | |||
| FMC05707-0011-3528N-8DS00 | 117 | 3500 | 1.93 | 0.107 | 0.32 | |||
| FMC05714-0020-3027N-8DS00 | 200 | 3000 | 1.47 | 0.132 | 0.64 | |||
| FMC06012-0014-3128N-8DK00 | 146 | 3100 | 1.06 | 0.124 | 0.45 | |||
| FMC06813-0025-3034N-8DS00 | 251 | 3000 | 0.52 | 0.129 | 0.8 | |||
| FMC07712-0031-3033N-8DS00 | 314 | 3000 | 1.45 | 0.1 | 1 | |||
| FMC07730-0075-3035N-8DS00 | 750 | 3000 | 1.21 | 0.131 | 2.39 | |||
| FMC08518-0062-3042N-8DS00 | 628 | 3000 | 0.76 | 0.105 | 2 | |||
| FMC10414-0072-3055N-8DS01 | 723 | 3000 | 1.01 | 0.134 | 2.3 | |||
| FMC10422-0100-3047N-8DS00 | 1000 | 3000 | 1.44 | 0.13 | 3.18 | |||
| FMC10429-0100-2543N-8DS00 | 1050 | 2500 | 1.09 | 0.196 | 4 | |||
| FMC12330-0100-2060N-5DK00 | 1000 | 2000 | 0.045 | 0.22 | 4.78 | |||
| FMC12718-0090-2465N-8DS00 | 904 | 2400 | 1.46 | 0.161 | 3.6 | |||
| FMC12730-0160-2457N-8DS00 | 1600 | 2400 | 1.14 | 0.2 | 6.37 | |||
| 框 架 ( m m ) | 定子 | 線包 | 轉子 | 總高度 H |
||||
| 外徑 D1 |
鐵芯高度 H1 |
外徑 D2 |
內徑 d1 |
內徑 d2 |
鐵芯高度 H2 |
|||
| FMC05705-0007-3028N-8DS00 | 57.8 | 5 | 56 | 39.4 | 28 | 5.55 | 14.5 | |

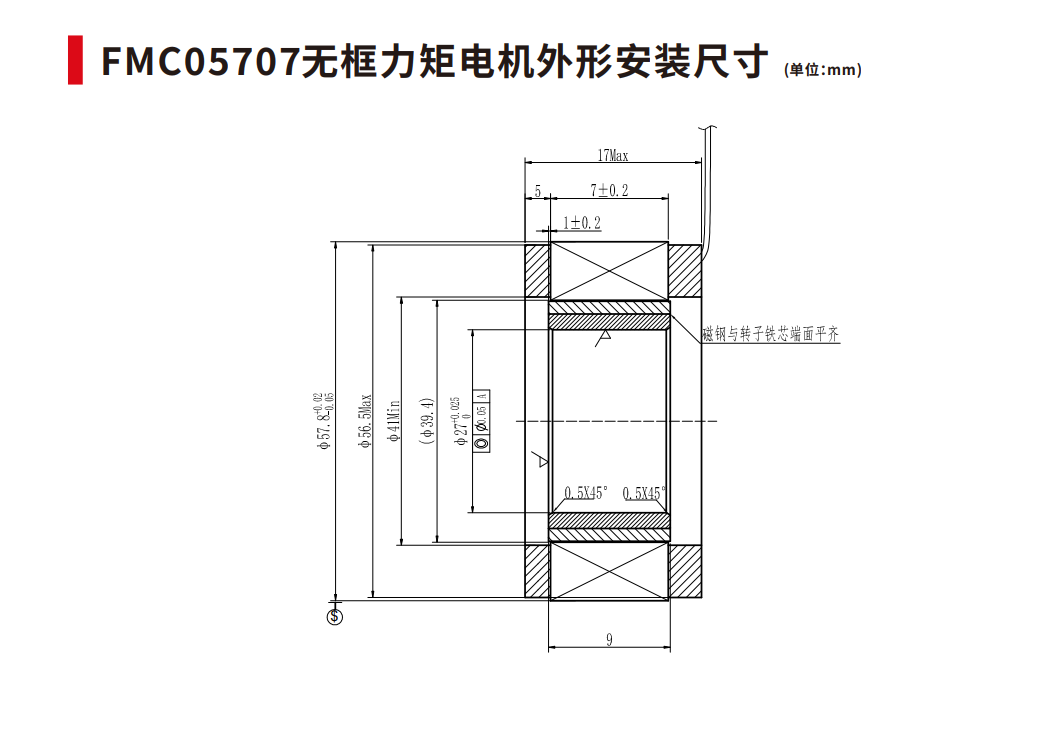

| FMC05707-0011-3528N-8DS00 | 57.8 | 7 | 56 | 39.4 | 28 | 7.55 | 16.5 | |
| FMC05714-0020-3027N-8DS00 | 57.8 | 14 | 56.5 | 39.4 | 27 | 16 | 25 | |
| FMC06012-0014-3128N-8DK00 | 60 | 13.5 | 58.5 | 40.5 | 28.7 | 13.55 | 22.7 | |
| FMC06813-0025-3034N-8DS00 | 68 | 13 | 64 | 46 | 34 | 14 | 26 | |

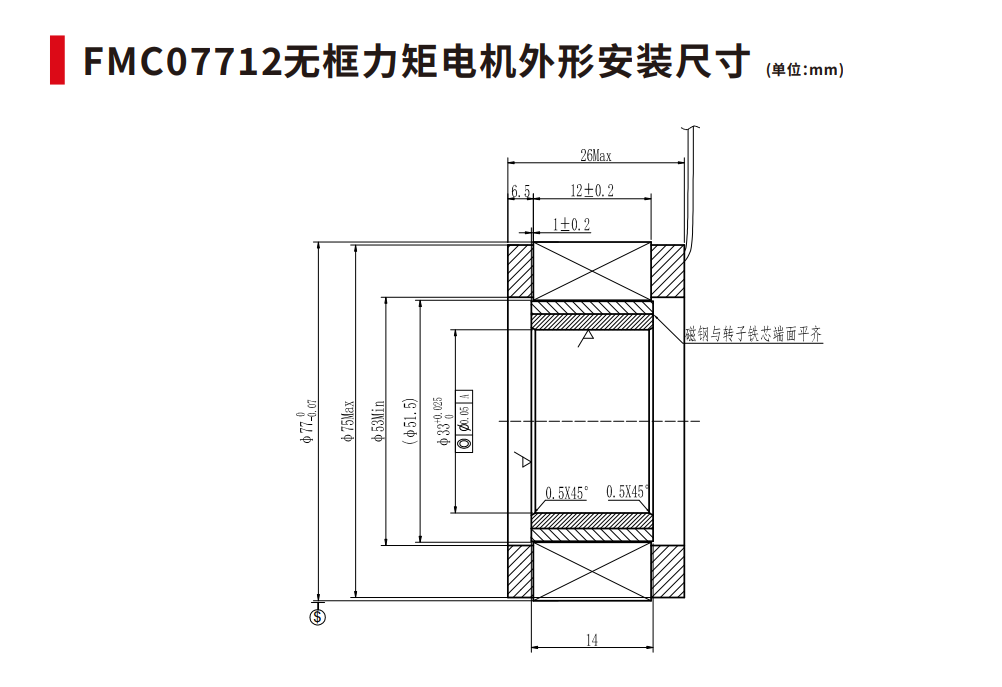

| FMC07712-0031-3033N-8DS00 | 77 | 12 | 75 | 53 | 33 | 14 | 26 | |

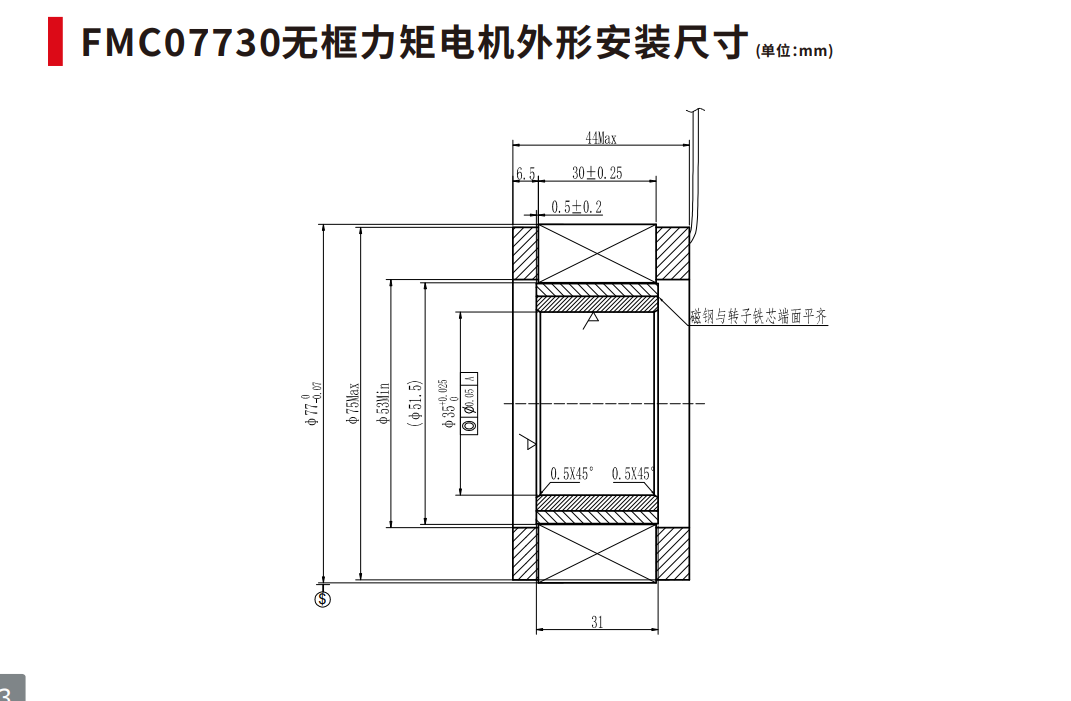

| FMC07730-0075-3035N-8DS00 | 77 | 30 | 75 | 53 | 35 | 31 | 44 | |

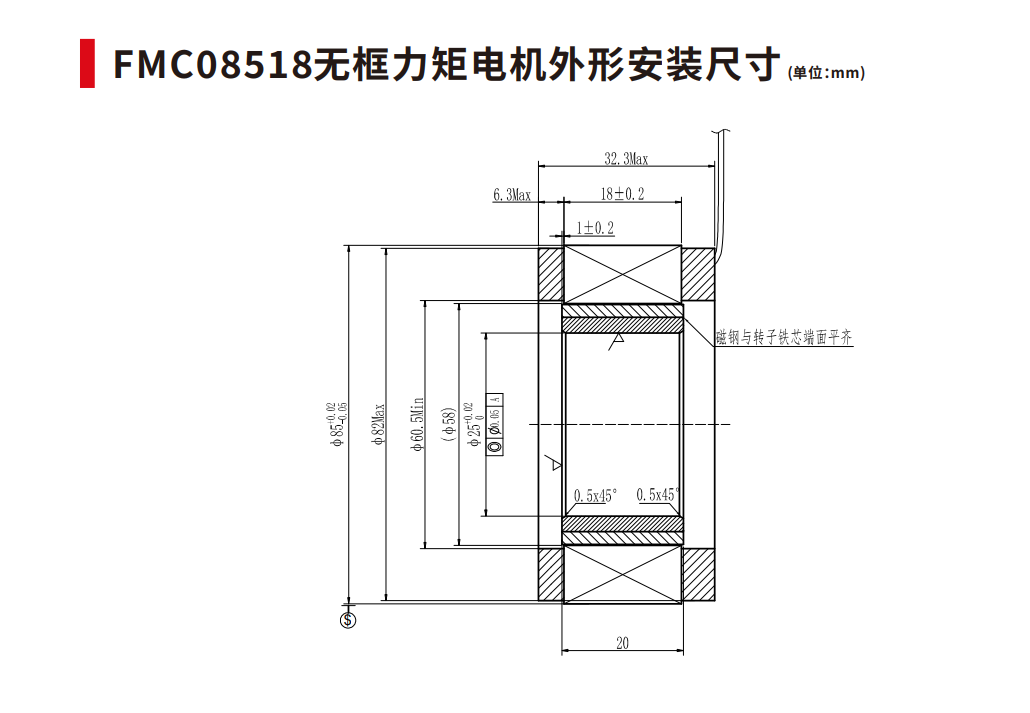

| FMC08518-0062-3042N-8DS00 | 85 | 18 | 80 | 57 | 42.5 | 20 | 33 | |

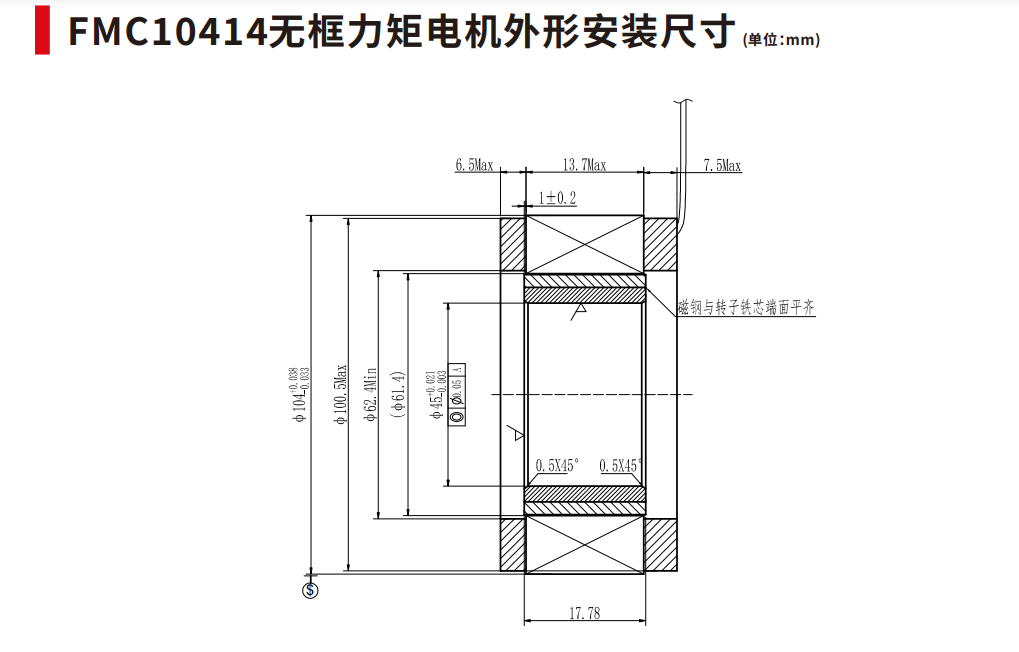

| FMC10414-0072-3055N-8DS01 | 104 | 14 | 100.5 | 72 | 55 | 16 | 28 | |
| FMC10422-0100-3047N-8DS00 | 104 | 22 | 100.5 | 71 | 47 | 24 | 38.8 | |

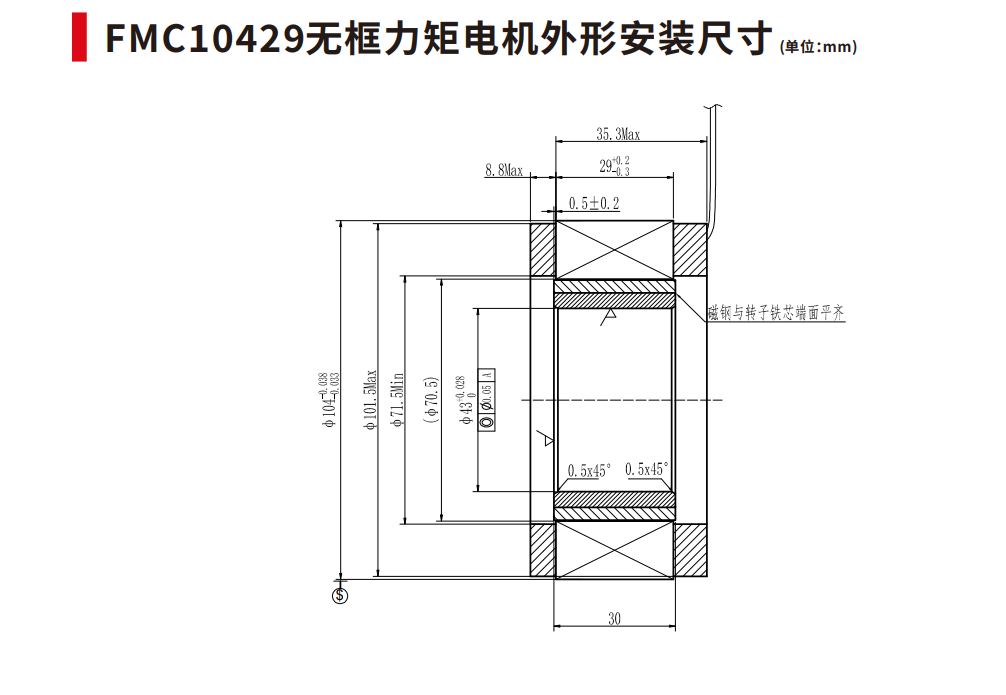

| FMC10429-0100-2543N-8DS00 | 104 | 29 | 100.5 | 72 | 43 | 30 | 44.1 | |
| FMC12330-0100-2060N-5DK00 | 122.5 | 30 | 119 | 80 | 60 | 32 | 51 | |

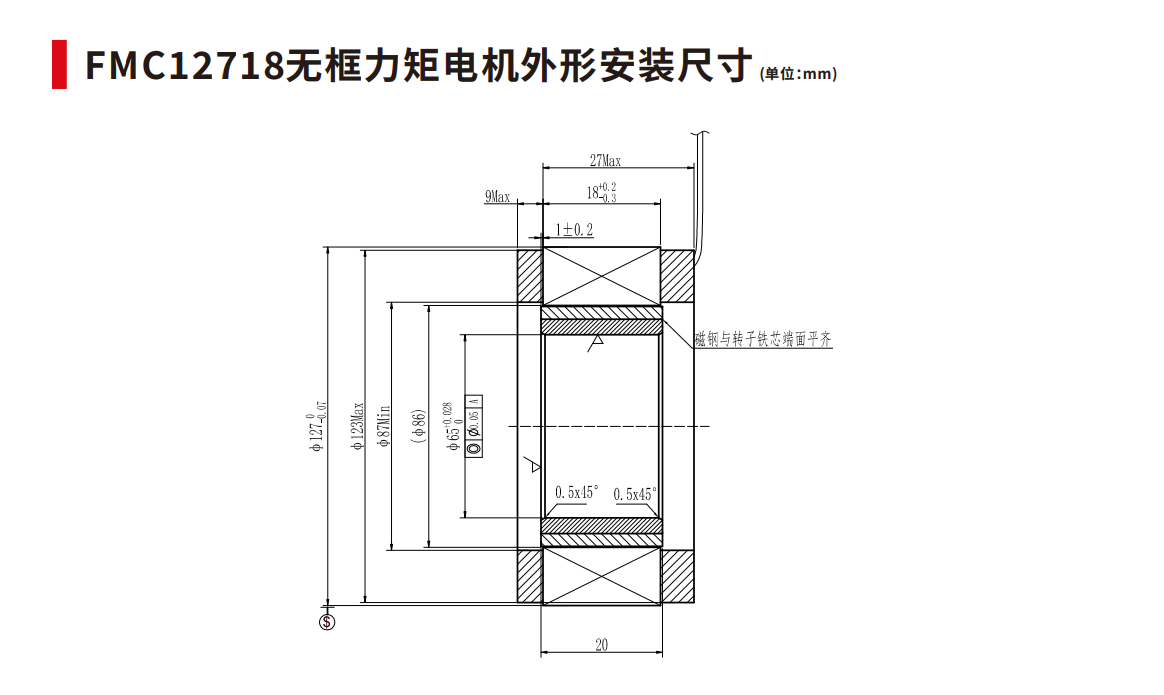

| FMC12718-0090-2465N-8DS00 | 127 | 18 | 123 | 87 | 65 | 20 | 36 | |

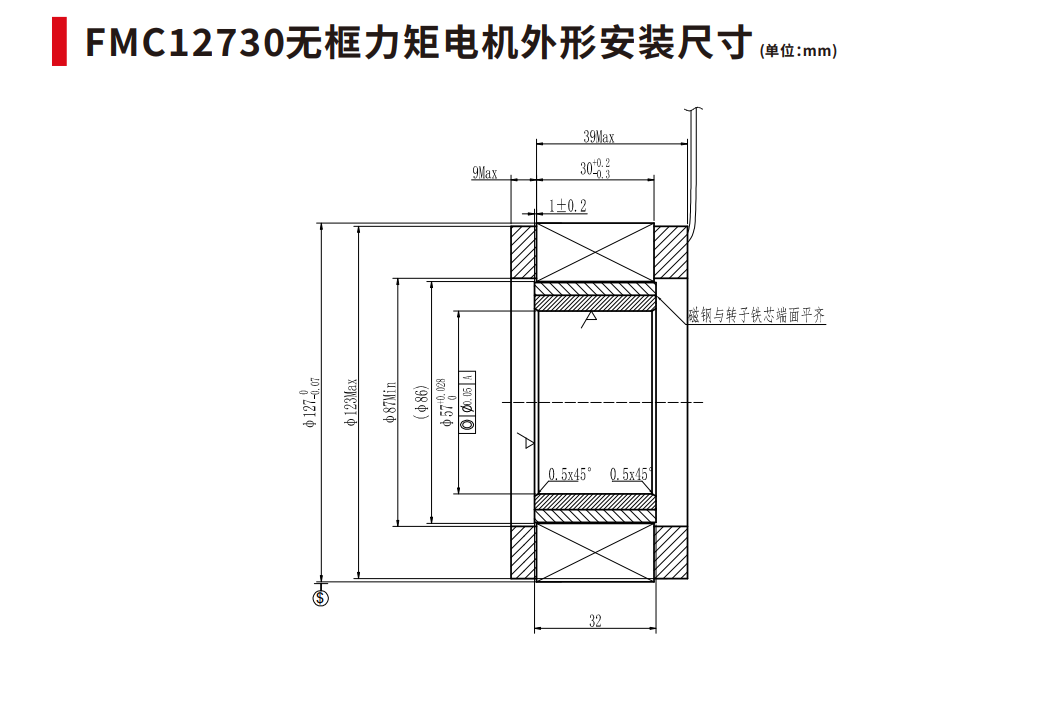

| FMC12730-0160-2457N-8DS00 | 127 | 30 | 123 | 87 | 57 | 32 | 48 | |
?泛應?于機器?、 醫療設備、物流設備、包裝設備、?品設備、服裝設備、環保設備，新能源設備、軌道交通設備等?動化設備?業。
無框力矩電機不同于傳統的伺服電機，只有定子和轉子2個部件，相較于有框電機，無框電機配置靈活，安裝方便，著眼于目前驅動系統的高度集成化趨勢，可以說無框電機更貼合工程師的目標期望；工程師無需像傳統設計那樣考慮電機接口，只需要在系統設計中給予電機相當小的空間位置預留即可，可以大限度的縮小驅動系統中動力輸出單元的空間占用，以此來達到更高的系統集成。
